HSFB固定床

HSFB固定流化床：
專業和經驗創造不同！我們最早于2001年開始研究用于工業干燥的流化床技術和國際上各種類型的新式流態化設備，并以專業、嚴謹?shù)膽B(tài)度將化工熱力學、流體力學、振動力學的精確計算原則運用到實際設備開發之中，在各個高難度行業工況中開發出了上百套高性能的現代化流化床干燥/冷卻/煅燒設備。

常年應對復雜工況的峰點實戰經驗，讓我們累計了別人不具備的、熟稔面對高難度物料的流態化設備開發經驗。20多年以來，我們一直致力于為客戶量身定制流程解決方案，為客戶提供最佳過程解決方案。我們的流化床有靜態的、振動的、高溫的、噴霧的、氣體循環或有內置熱的單元的，不管是哪種，我們將為您選擇出最佳的熱質交換設備類型。

HSFB固定流化床是我們綜合國內外現有固定床的優點，解決、消除其缺點而開發的固定床干燥/冷卻器，并運用熱力學、流體力學精確計算每一個數據，根據每一個用戶需求，采用量體裁衣的設計理念進行設計開發。我們對任何設備都不進行系列規格化，沒有固定的結構，沒有不變的外形，每一臺設備都是不同。HSFB固定床干燥面積0.2—120m2，這個區間內，針對具體工況而設計開發任意面積、任意結構的設備和工藝解決方案。

HSFB固定流化床優點：
1.各參數進行的精確計算，并使實際運行數據符合理論計算：

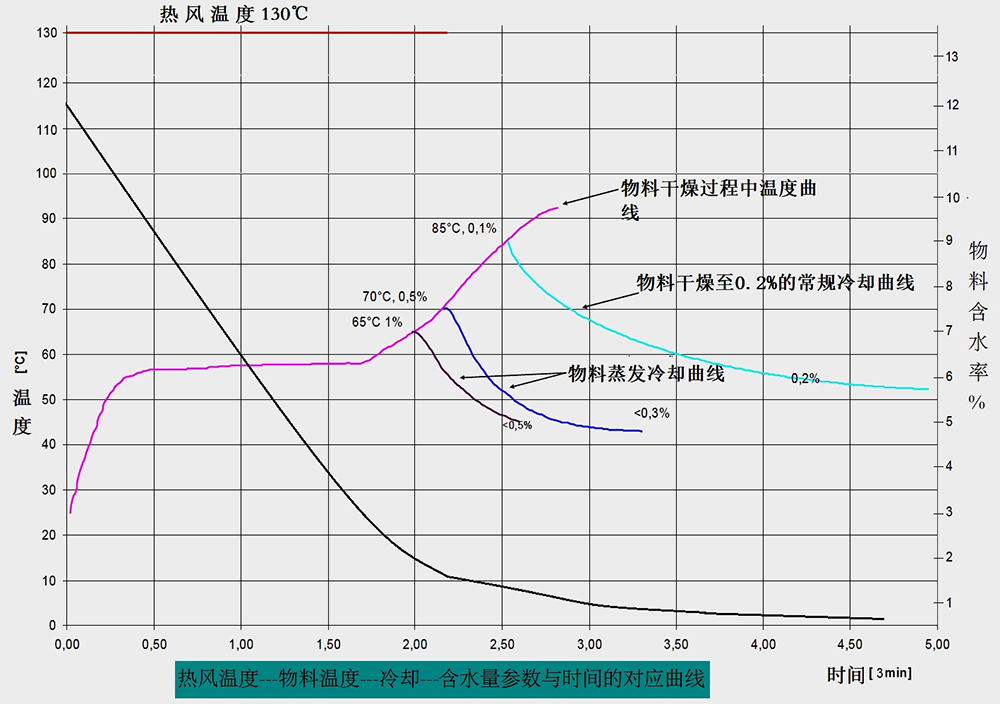

對每一個位置、每一個參數運用熱力學、流體力學反復核算，可以實現設備的最大效率、性能和最節能目的。例如：根據不同的物料正反向計算模擬臨界流化速度、床板形式，料層壓降、風路阻力、風壓、脫水指標、風溫、物料溫度變化區間特性、風量、尾氣飽和濕度、露點溫度；根據計算結果對比鼓風機，再根據流體力學矯正風機的轉速、葉輪直徑、葉片角度等，最終選擇最佳風機，使整個解決方案功率配備最低。干燥過程的核算按照固體脫水量—溫度—時間曲線，對比不同階段停留時間，模擬出不同熱風溫度和蒸發分配方法對應的總風量、總功率、尾氣熱損失，遴選出最合適、最可靠、最節能的數據組合，使設備性能處于峰頂狀態。

2.HSFB固定床大型化：

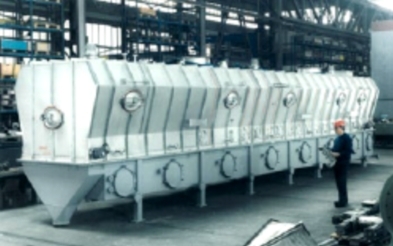

HSFB固定床理論上不存在尺寸限制，但為了適合運輸，我們的將長度控制在最長40m、最寬3m，高度不受限制；床面面積從0.2—120m2區間任意選取。HSFB固定床的大型化可以有效的滿足超大流量的物料工業化處理。

大批量的處理量需要大面積過流面積，或是高含水物料需要較長的停留時間，這些情況都需要大型化的流化床，HSFB型固定流化床任意可變而不是系列化為幾個固定規格的設計方式，靈活、高效的適配所有用戶需求。

3.對HSFB固定床進行各種改裝，克服固定床的缺點、實現擴展工藝；

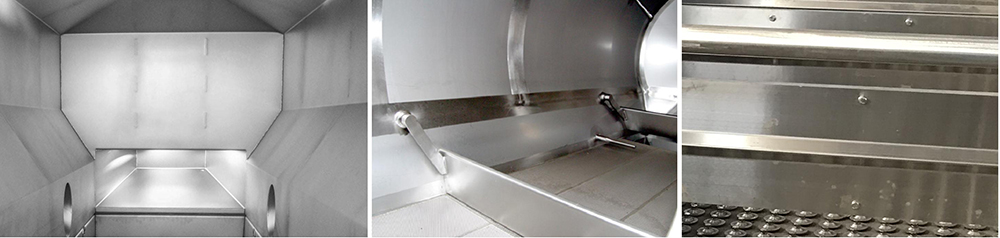

●●增設內構件，消除返混，導流延長流程：

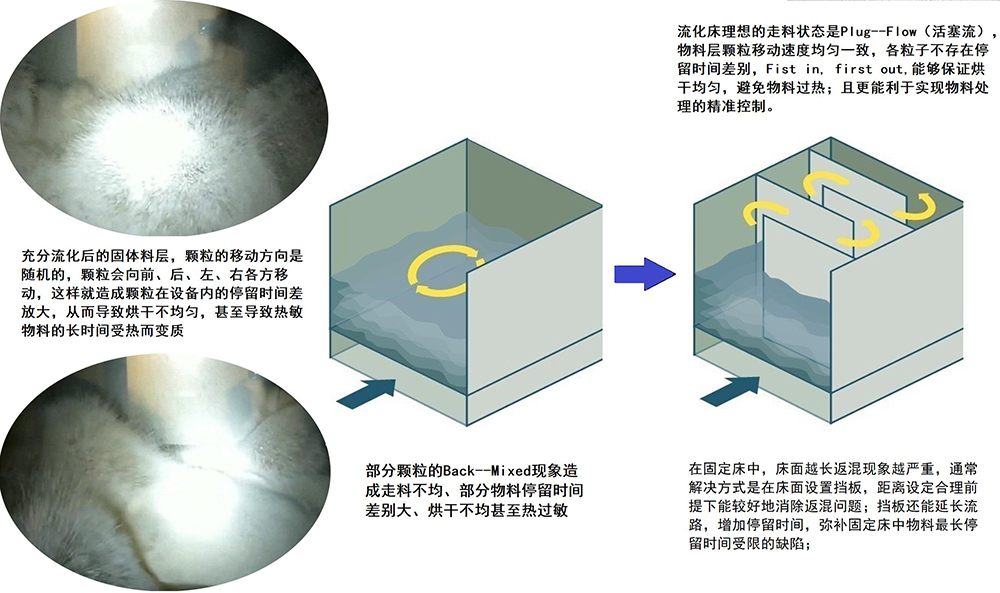

理想流態化干燥走料過程是Plug flow，不同的顆粒各自停留時間基本一致，達到“先進來的物料先出去”，（first in,first out）。但固定流化床能正常運行的前提是物料層充分沸騰流態化，而物料一旦充分沸騰，不同顆粒的運動狀態千差萬別，一部分瞬間向前漂浮、另一部分逆向漂?。ㄒ布捶祷飕F(xiàn)象），還有的橫向漂流而停留在縱向原位置，盡管在總體上這種運動位移差可能在下一個時間彌補，但隨著處理時間的增加，導致總有一部分顆粒的停留時間差別加大，造成烘干的不均勻。

為消除這種缺陷，HSFB固定床在中會增設若干防止返混的內構件、臺階，減少返混，同時還可以延長物料流路，在較短的床面長度上實現長時間停留，增加物料停留時間，適應于低溫烘干或者高含水物料烘干工藝要求。

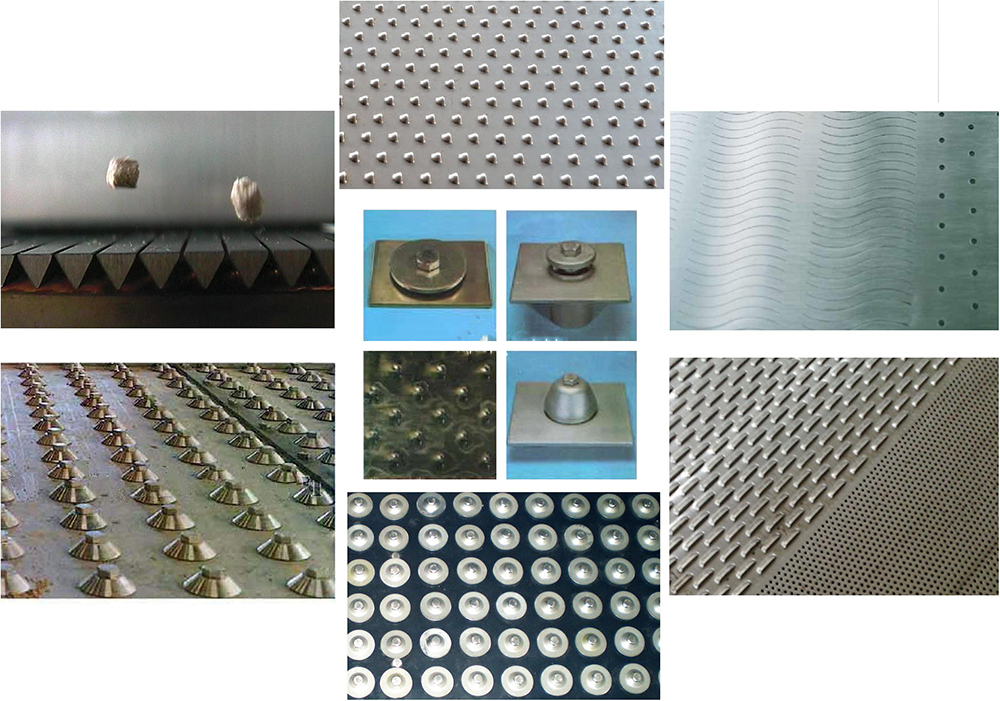

●●多種形式床板，適合不同工況：

不同物料在處理時，工藝要求和重點不一樣，需要采用不同類型的床板，例如單向魚鱗孔、多向鴨嘴孔、斜孔床板、蘑菇頭帽式床板、斗笠帽床板、噴涂特氟龍床板；細孔式床板等等，各自有不同的工藝表現。物料粘床、漏料、尾氣夾帶、吹穿、粒徑過大等等問題都能得到很好的解決。

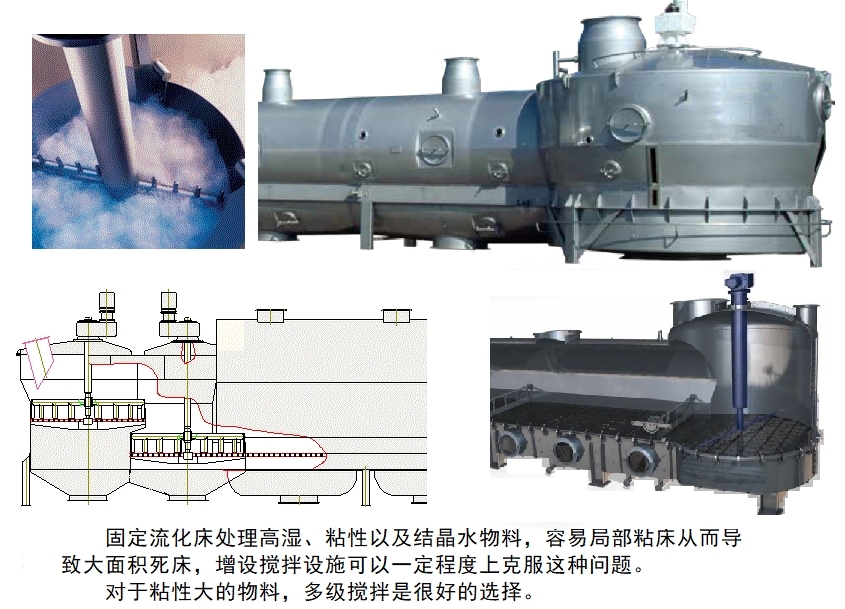

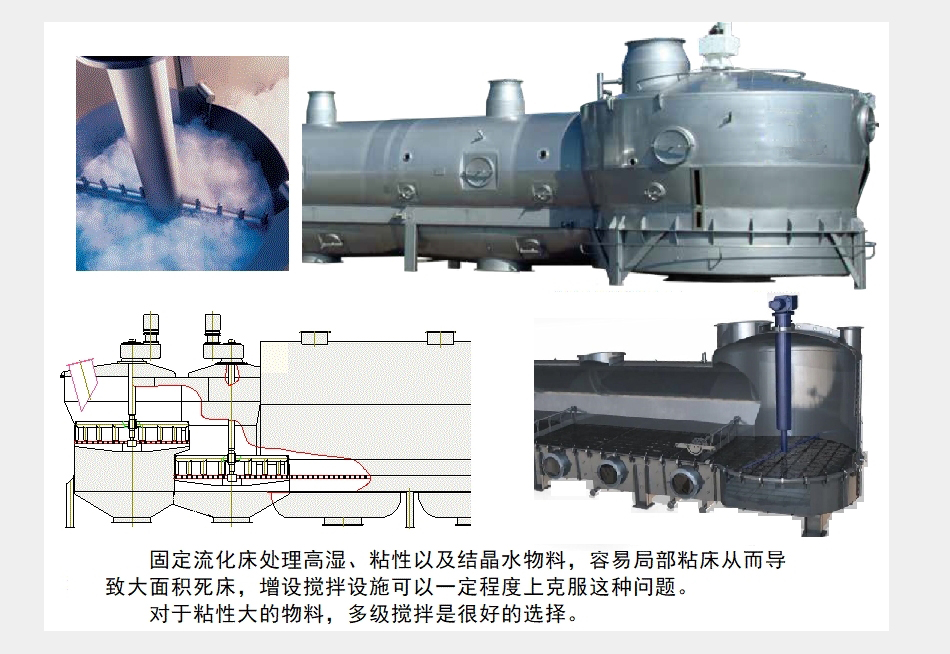

●●設攪拌器避免粘床：

常規固定流化床能處理松散且具備流動性的固體粉粒體，對于粘性粉粒或高含水的稠狀粉體，不能正常地沸騰流化。我們給HSFB固定流化床增加攪拌器，在床子進料端將物料攪動、鏟起、分散，讓熱風快速將濕料表面水蒸發，顆粒便具備了松散特征，在離開攪拌區之后，便能正常的沸騰流化。一些晶體物料，在烘干過程中會有結晶水析出，會影響流化床的運行，此時可以通過調整工況、增設攪拌等方法解決。

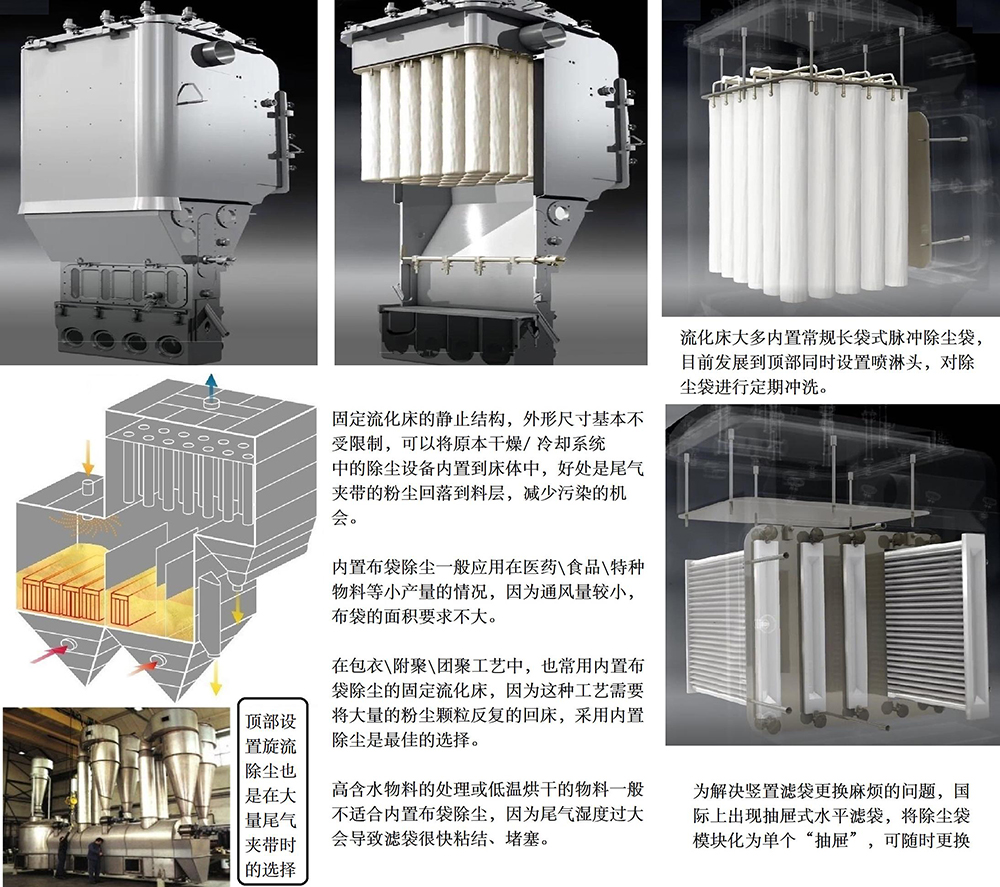

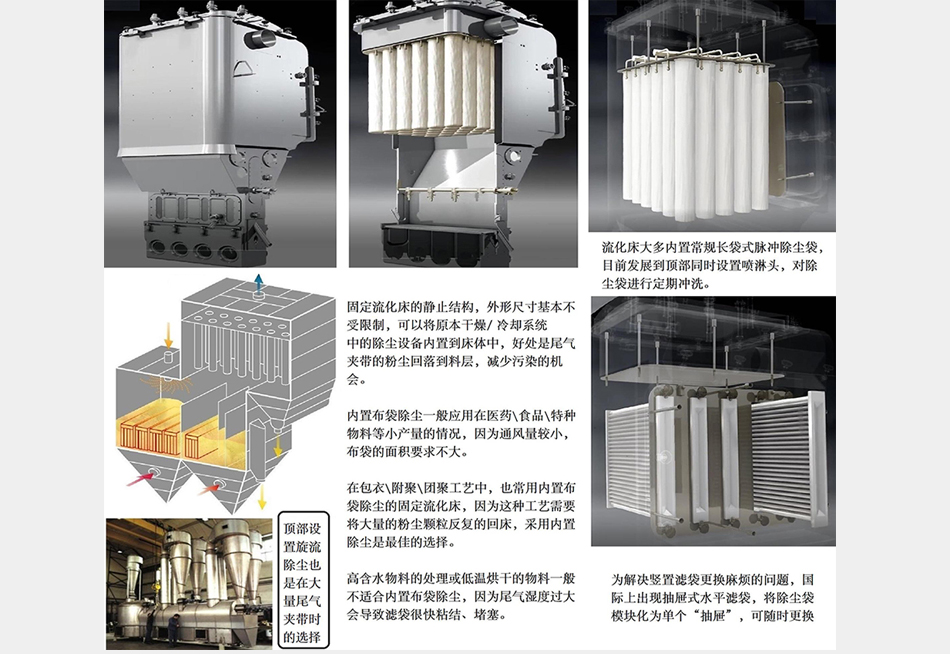

●●布袋除塵器內置：

流化床干燥/冷卻系統中，在某些情況下，可以將外置的布袋除塵器內置到流化床上腔體中，簡化工藝流程，同時防止收集的產品受到污染。比如：流動性好、初始含水量不高的物料，在流態化過程中，尾氣含濕量達不到飽和濕度，或者在分段烘干的二、三段尾氣達不到飽和濕度，此時就可以將上腔內部?jī)?nèi)置尾氣脈沖過濾袋，尾氣夾帶的粉粒直接落回到料層，免除了外置除塵設備會產生的物料污染、粉塵收集輸送的問題。
但是如果處理量比較大，或者尾氣含濕量太大，則不適合內置布袋，因?yàn)闅饬刻?，濾袋數量會很龐大，上腔空間裝不了；而濕度過大會導致濾袋很快堵塞。
在流態化包衣/附聚造粒/團聚造粒工藝中，大都采用內置布袋除塵，因?yàn)檫@種工藝本身要求尾氣中的粉塵要反復的回床，此時采用內置除塵袋的方式，可以免除常規的粉塵在設備外收集、再回床模式導致的各種問題。同時也符合醫藥行業的GMP規范。
