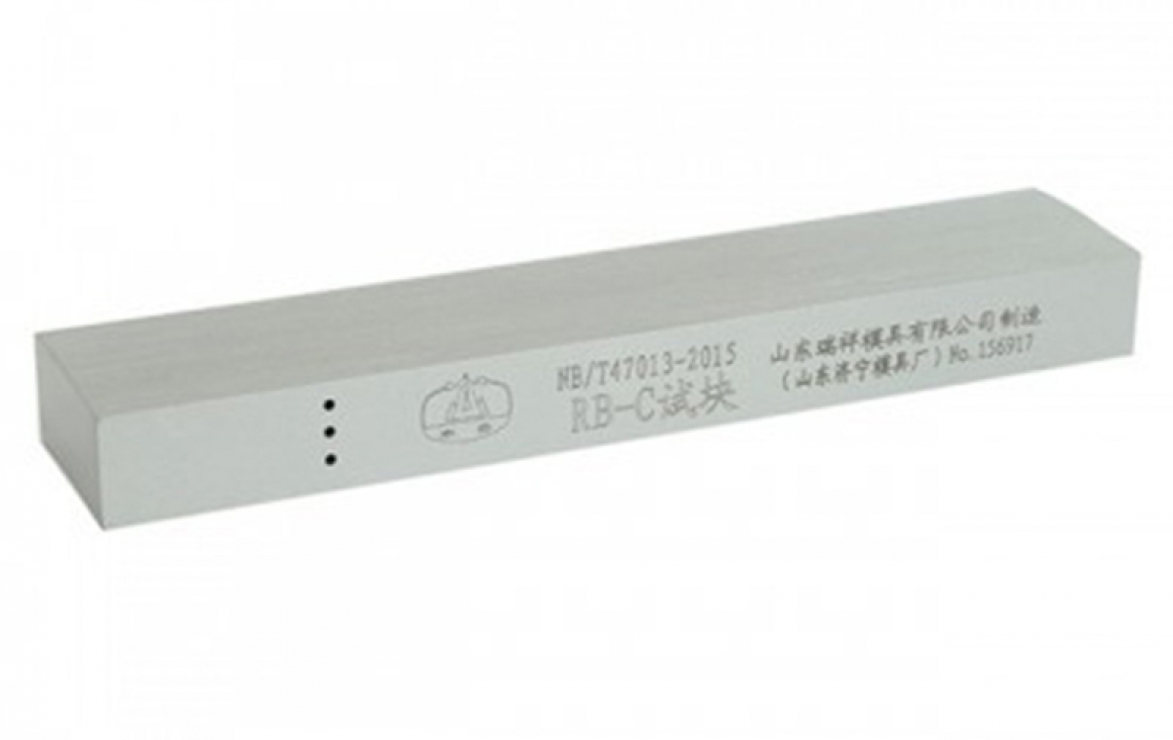

RB - C試塊是依據NB/T 47013-2023《承壓設備無損檢測》標準設計的，用于承壓設備曲面縱向?qū)咏宇^超聲檢測的試塊。相關信息如下：

• 適用范圍：適用于檢測面曲率半徑為50mm - 250mm的承壓設備曲面縱向?qū)咏宇^的超聲檢測。

• 型號規格：有RB - C - I、RB - C - II、RB - C - III、RB - C - IV、RB - C - V等型號，不同型號適用于不同的板厚范圍，具體為：RB - C - I適用于板厚≥6mm - 10mm；RB - C - II適用于板厚＞10mm - 16mm；RB - C - III適用于板厚＞16mm - 24mm；RB - C - IV適用于板厚＞24mm - 36mm；RB - C - V適用于板厚＞36mm - 50mm。試塊為圓柱體，其直徑均為φ400mm，高度分別為8mm（RB - C - I）、14mm（RB - C - II）、20mm（RB - C - III）、30mm（RB - C - IV）、45mm（RB - C - V）。

• 材質：通常采用電爐或平爐熔煉的碳素結構鋼，成分符合GB/T 699的要求，晶粒度7 - 8級。

• 用途：主要用于確定檢測靈敏度、測試儀器和探頭的性能、調整掃描速度以及評判缺陷大小等。通過在試塊上進行超聲檢測操作，測量不同深度和位置的反射體的反射波幅度，來校準檢測設備的靈敏度、測試探頭的性能參數，并建立起用于缺陷定量分析的曲線，從而確保超聲檢測結果的準確性和可靠性，有效檢測出承壓設備曲面縱向?qū)咏宇^中的缺陷。

測試方法：將選用已校驗好的的斜探頭置于示意圖中a位置，前后移動探頭使直射聲束在φ2mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第一點。探頭置于示意圖中b位置，前后移動探頭使直射聲束在φ2mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第二點。探頭置于示意圖中c位置，前后移動探頭使直射聲束在φ2mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第三點。探頭置于示意圖中d位置，前后移動探頭使直射聲束在φ2mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第四點。將以上各點連成一條曲線即為標準中規定的基準線。
