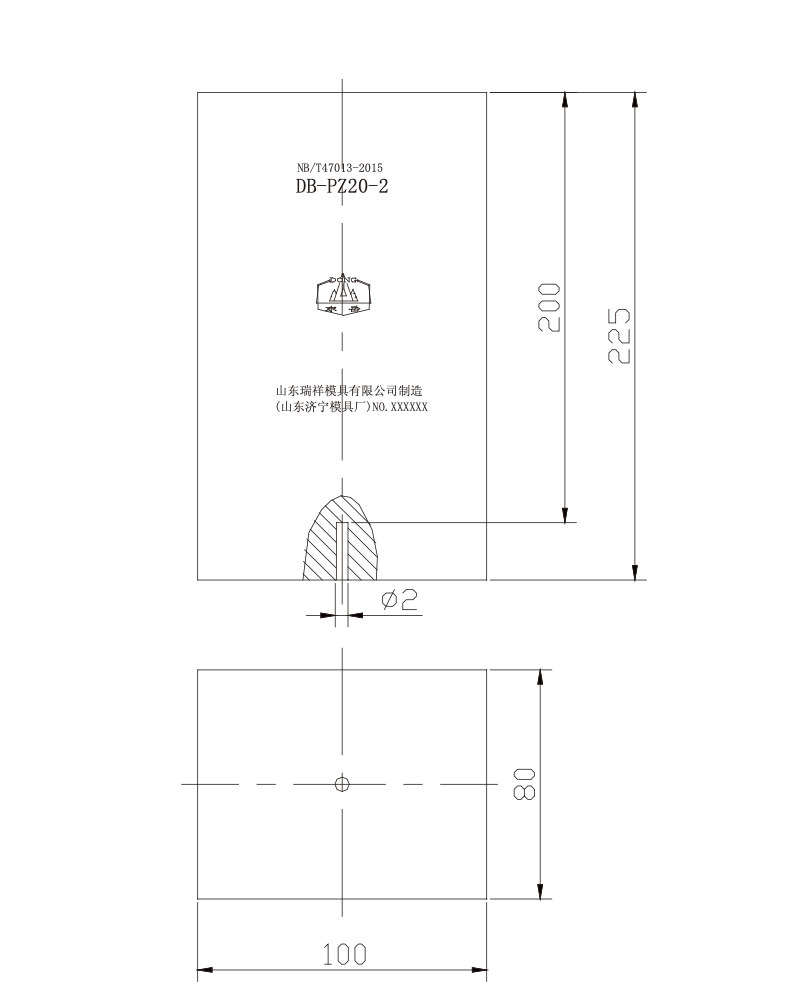

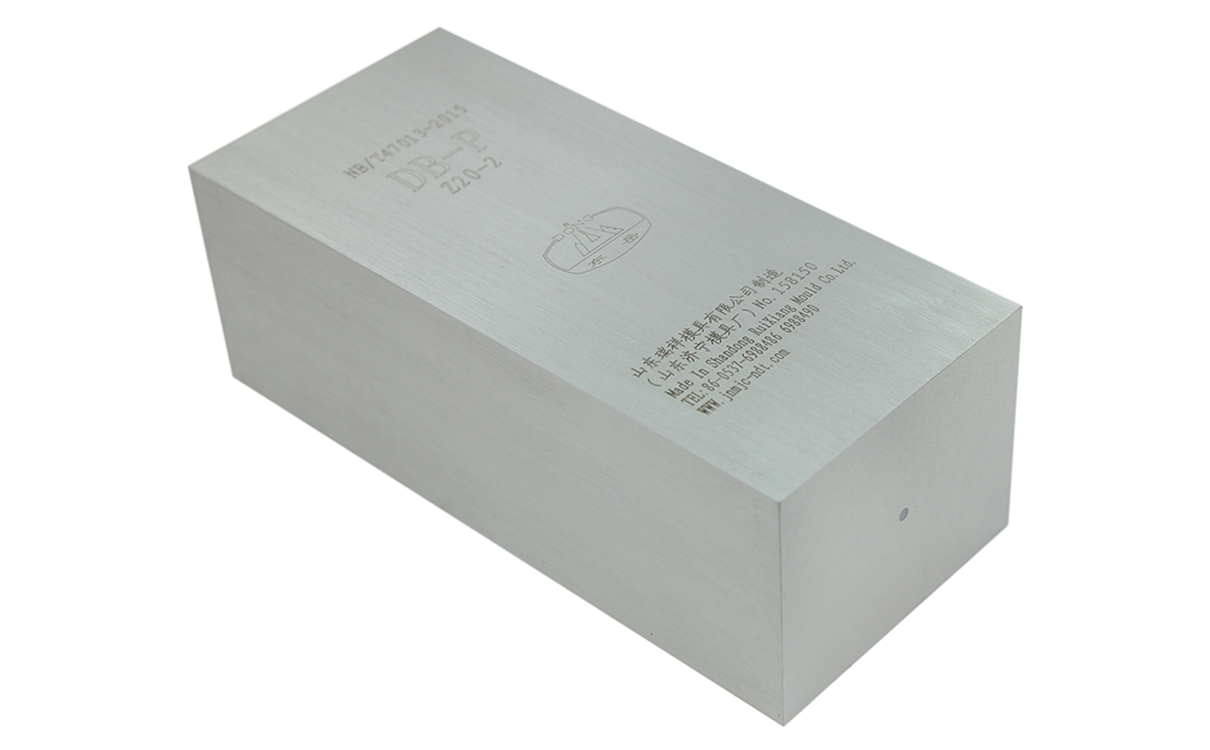

DB-P Z20-2試塊是NB/T 47013標準下的一種超聲波探傷標準試塊。以下是其相關介紹：

• 適用范圍：主要用于檢查超聲檢測系統靈敏度余量的變化情況及水平線性，同時也可用于檢查超聲檢測儀增益線性和衰減器準確度兩者的綜合效果。

• 檢定方法：

• 探傷靈敏度余量檢定：將被檢超聲探傷儀工作方式置為“單”，發射強度調至產品技術指標規定的調節度，“抑制”置“0”，“增益”置最大。先測出儀器電噪聲電平，調節“衰減器”使電噪聲電平為滿幅度的10%，記錄此時“衰減器”的讀數S0。連接2.5MHz Φ20直探頭并置于試塊上，加耦合劑，移動探頭使孔波幅最大，再調節“衰減器”使孔波幅度為垂直刻度的50%，記下此時“衰減器”的讀數S1。則探傷靈敏度余量Sp = S1 - S0，單位為dB。

• 掃描范圍檢定：采用2.5MHz Φ20直探頭，被檢超聲探傷儀的工作方式置“單”，發射強度調至產品技術指標所規定的調節度上，“抑制”置“0”，“增益”置最大。
