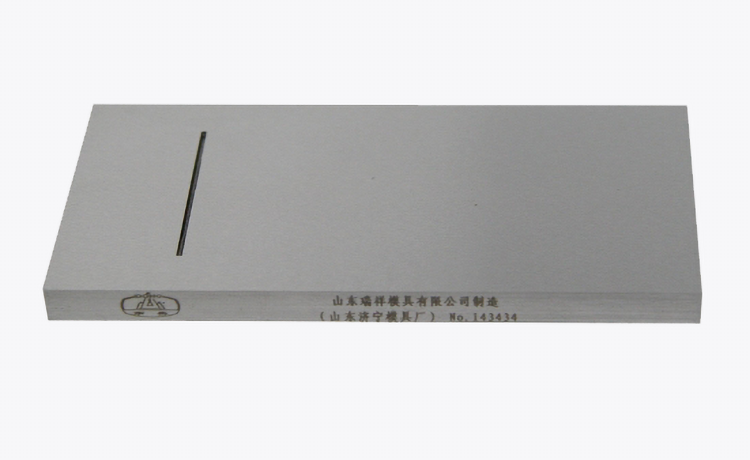

CX-I 槽型基準靈敏度試塊
山東瑞祥模具 生產的CX-I 槽型基準靈敏度試塊 依據GB/T 11345 標準 適用于斜探 頭(折射角度)檢測焊縫厚度為 8mm~15mm時靈敏度的設定。
- 標準： GB/T 11345—2013《焊縫無損檢測 超聲檢測 技術、檢測等級和評定》
國家標準GB/T 11345—2013《焊縫無損檢測 超聲檢測 技術、檢測等級和評定》、GB/T 29711—2013 《焊縫無損檢測 超聲檢測 焊縫中的顯示特征》、GB/T 29712—2013《焊縫無損檢測 超聲檢測 驗收等 級》于2013年9月18日頒布、2014年6月1日實施。該系列標準為推薦性標準，分別對應焊縫超聲檢測的技術方法 和檢測等級、顯示特征判定以及焊縫質量驗收三個方面，代替GB/T 11345—1989標準。標準中明確給出設定參 考靈敏度的要求，但沒有給出標準試塊圖紙，因此各行業需根據使用不同，依據標準設計了多種試塊，為規范 試塊設計，汲取各行業設計之優點最終設計出整套標準試塊。本套試塊為專利產品，本手冊僅供參考學習，請 勿用于任何商業活動。
依據標準內容要求試塊共分五大類，共計28塊。(φ3mm橫孔靈敏度試塊、縱波靈敏度試塊、橫波靈敏度 試塊、槽型基準靈敏度試塊、串列式試塊。)

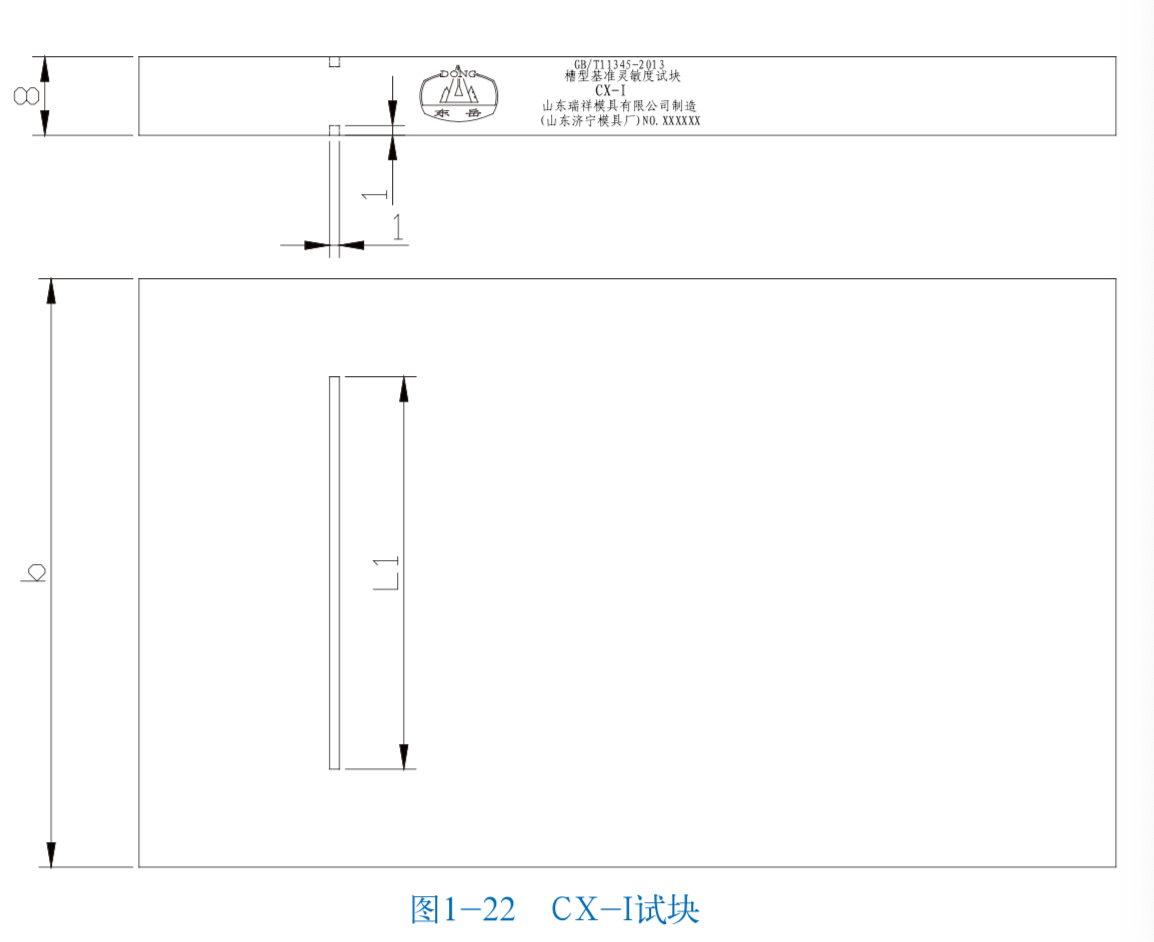

該試塊依據標準中技術3要求而設 計，該類試塊以寬度和深度均為1mm 的矩形槽作為基準反射體，適用于斜探 頭(折射角度≥70°)檢測焊縫厚度為 8mm~15mm時靈敏度的設定。槽型靈 敏度試塊的設計內容見下表。
序號 | 試塊 代號 | 試塊 名稱 | 標準反射體 (mm) | 檢測范圍 (mm) |
1 | CX-I | 槽型基準靈敏度試塊 | 1×1×40 矩形槽 | 8≤t<15 |
