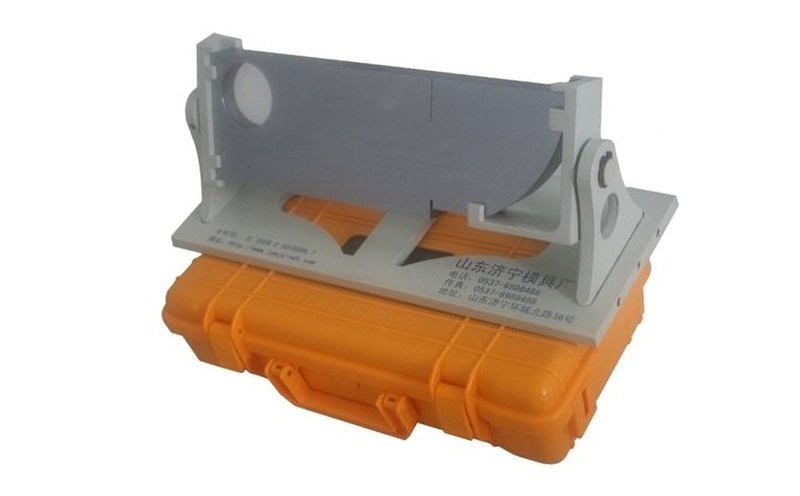

JIS-STB-A1 （同IIW試塊） 日本標準試塊
JIS-STB-A1,IIW試塊,日本標準試塊,標準試塊,探傷試塊,日本試塊,山東瑞祥模具有限公司
同IIW
IW試塊（V-1試塊）也稱荷蘭試塊。是由國際焊接學會（IIW）通過，國際標準化組織（ISO）推薦使用的國際標準試塊。形狀與尺寸如圖1-1所示：
使用要點：
（1）利用試塊厚25mm可測定探傷儀的動態范圍、水平線性及調整縱波探測范圍；
（2） 利用φ50圓弧和φ1.5通孔測定斜探頭折射角及縱波直探頭的靈敏度余量;還可粗略估計直探頭的盲區大小及測定儀器與探頭組合后的穿透能力；
（3） 利用R100mm圓弧面測定斜探頭的入射點和盲區，并可校正時間軸比例和零點；
（4）利用測距為85mm、91mm和100mm三個槽口平面可測定直探頭的縱向分辨力；
（5）利用試塊的直角棱邊測定斜探頭聲束偏斜角。
