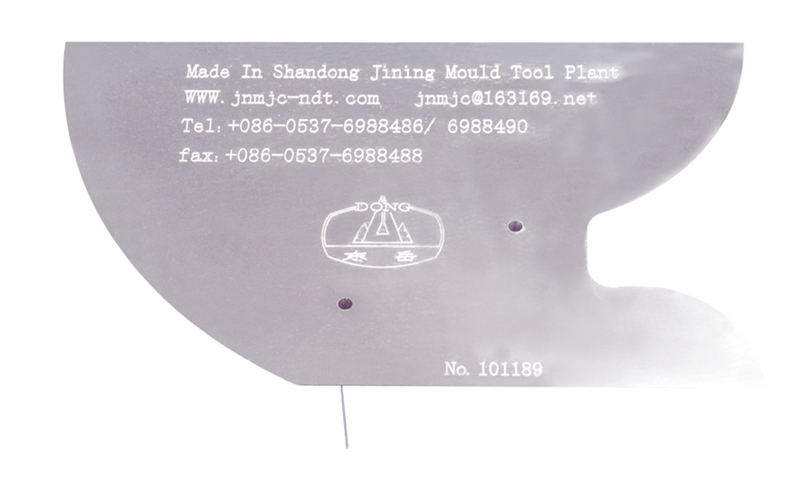

歐洲標準 V3試塊是一種用于超聲檢測的標準試塊，以下是關于它的詳細介紹：

• 設計特點

• 尺寸：通常為150mm×90mm×25mm。

• 結構：包含半徑為25mm、50mm和100mm的圓弧，兩個直徑為3.0mm的通孔，以及刻有參考標記刻度和一個0.4mm寬、2.5mm深的槽。

• 主要用途

• 校準超聲檢測設備：在實驗室和現場條件下，用于校準超聲探傷設備，確保設備測量的準確性和可靠性，如調整超聲探傷儀的時基、增益等參數。

• 評估檢測系統性能：可幫助評估超聲檢測系統的分辨率、靈敏度等性能指標，比如通過觀察試塊上不同結構的超聲反射信號，判斷檢測系統能否清晰分辨微小缺陷。

• 檢測人員培訓：作為培訓工具，讓檢測人員熟悉超聲檢測的操作流程和信號分析方法，了解不同結構在超聲檢測中的信號特征，提升檢測人員的技能水平。
