聲束擴散角測量試塊依據NB/T47013-2015承壓設備無損檢測標準 儀器和探頭組合的-12dB聲束擴散角的測量方法而設計，適用于采用-12dB 法測量?jī)x器和探頭組合后的聲束擴散角。

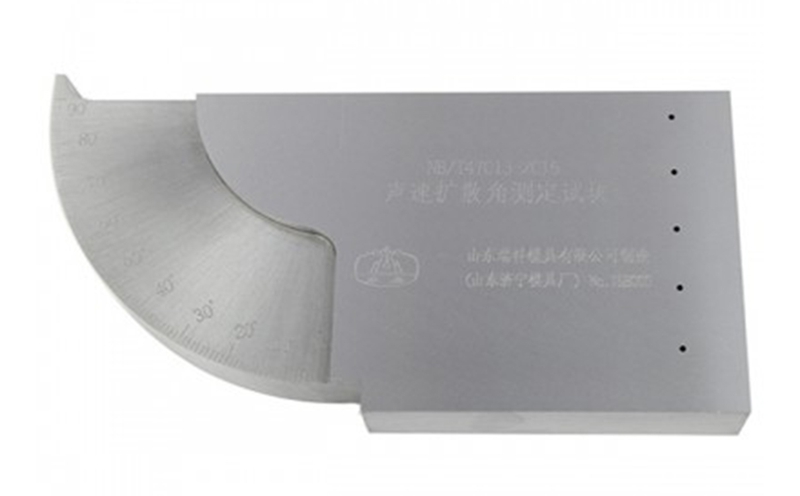

聲束擴散角測定試塊
聲束擴散角測定試塊是依據NB/T47013-2015承壓設備無損檢測標準中儀器和探頭組合的-12dB聲束擴散角的測量方法而設計的，適用于采用-12dB法測量?jī)x器和探頭組合后的聲束擴散角。
在實際測量時，通常使用兩個探頭，設置為一發一收模式。將帶有楔塊的探頭置于試塊平面位置，使出聲點與半圓弧試塊的中心點重合，使用另外一個不帶楔塊的探頭在圓弧一側，沿著圓弧上下移動，找到最大回波位置，調節增益將波高調制80%，并記錄當前探頭位置對應試塊上的角度。然后沿著圓弧方向移動不帶楔塊的探頭，找到上下兩個波幅下降到20%的位置，記錄此時探頭對應試塊上的角度，兩個角度值的差值即為聲束擴散角。
