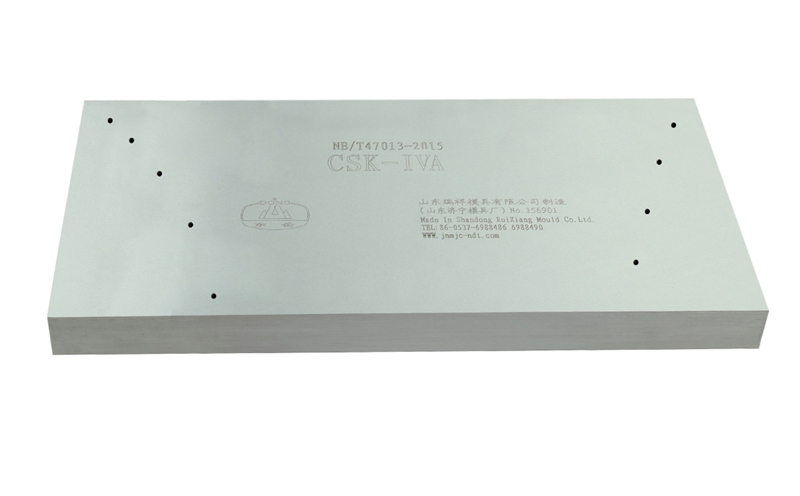

CSK-IVA試塊依據NB/T47013-2015標準 承壓設備I型焊接接頭超聲檢測要求而設計，適用于將斜探頭、直探頭檢測工件厚度范圍為200mm～500mm的Ⅰ型焊接接頭。

CSK - IVA試塊是一種用于超聲檢測的標準試塊，滿足NB/T 47013 - 2015《承壓設備無損檢測》標準。具體信息如下：

• 設計依據與適用范圍：依據承壓設備I型焊接接頭超聲檢測要求設計，適用于斜探頭、直探頭檢測工件厚度范圍為200mm - 500mm的I型焊接接頭。

• 試塊規格：

• **CSK - IVA - 1#**：適用于工件厚度＞200 - 300mm，試塊尺寸770mm×80mm×310mm。

• **CSK - IVA - 2#**：適用于工件厚度＞300 - 400mm，試塊尺寸970mm×100mm×410mm。

• **CSK - IVA - 3#**：適用于工件厚度＞400 - 500mm，試塊尺寸1170mm×120mm×510mm。

• 作用：

• 確定檢測靈敏度，為超聲檢測提供統一的靈敏度標準，確保檢測結果的準確性和可比性。

• 測試儀器和探頭的性能，如儀器的分辨率、探頭的靈敏度、波束指向性等，幫助判斷儀器和探頭是否滿足檢測要求。

• 調整掃描速度，使超聲檢測儀器的掃描速度與被檢測工件的厚度和材料特性相匹配，以便準確測量缺陷的位置和大小。

• 評判缺陷大小，通過將檢測到的缺陷回波與試塊上已知尺寸的反射體回波進行對比，對工件中缺陷的大小進行評估。

測試方法：（1）橫波靈敏度的設定：將選用已校驗好的的斜探頭置于示意圖中a位置，前后移動探頭使直射聲束在φ6mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第一點。探頭置于示意圖中b位置，前后移動探頭使直射聲束在φ6mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第二點。探頭置于示意圖中c位置，前后移動探頭使直射聲束在φ6mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第三點。探頭置于示意圖中d位置，前后移動探頭使直射聲束在φ6mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第四點。依次類推，依據檢測工件厚度確定試塊測試深度，將以上各點連成一條曲線即為標準中規定的基準線。

（2）縱波靈敏度設定：將選用已校驗好的直探頭置于示意圖中e位置，前后左右移動探頭使直射聲束在φ6mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第一點。探頭置于示意圖中f位置，前后左右移動探頭使直射聲束在φ6mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第二點。探頭置于示意圖中g(shù)位置，前后左右移動探頭使直射聲束在φ6mm橫孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第三點。探頭置于示意圖中h位置，前后左右移動探頭使直射聲束在φ6mm橫通孔上得到最大反射回波。將回波幅度調整至滿屏的80%高度，記錄此時的dB值，此為第四點。依次類推，依據被檢工件厚度確定測試試塊深度。將以上所有各點連成一條曲線即為標準中規定的基準線，此時的靈敏度即為基準靈敏度。
