ZGS鑄鋼試塊是GB/T 7233-1987《鑄鋼件超聲探傷及質量評級方法》標準用于鑄鋼件超聲探傷的對比試塊。

• 適用范圍：適用于厚度等于或大于30mm的碳鋼和低合金鋼鑄件的超聲探傷，不適用于奧氏體不銹鋼鑄件的檢測。

• 作用：用于校準超聲探傷儀的靈敏度和評估探傷系統的性能，通過檢測試塊上已知尺寸和形狀的人工缺陷（如平底孔等）所產生的超聲反射信號，來調整儀器的參數，確保能夠準確檢測出實際鑄鋼件中的缺陷，并根據探傷結果對鑄件進行質量評級。

• 制作要求：制作試塊的材料須預先進行超聲探傷，不允許存在等于或大于同聲程φ2mm當量平底孔的缺陷。試塊側面要標明試塊的名稱、編號、材質、透聲性。

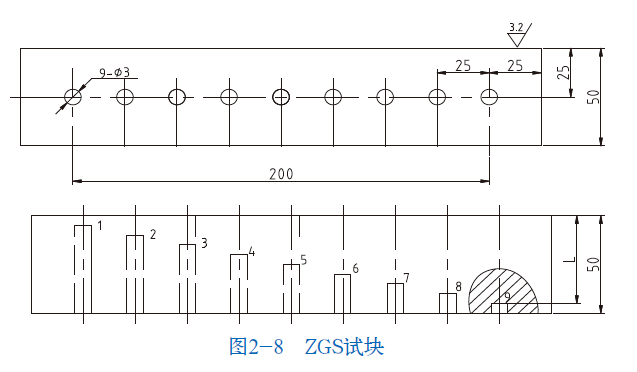

• 結構特點：通常為帶有不同尺寸平底孔的塊狀結構，平底孔的直徑和深度根據檢測需求有多種規格，例如可能有φ3、φ4、φ6等直徑的平底孔，聲程也有多種選擇，如25、50、75、100、150、200mm等，以便用于測試距離—波幅曲線和調整檢測靈敏度，模擬實際鑄件中可能存在的缺陷。
